HTF型軸流式排煙風機 |
| |
機號：4#-15# 風量：2300-93800m3/h 全壓：102-819Pa |
| |
特點：軸流輪轂式葉輪、采用高溫電機,電機全封閉內置,設有專門的電機冷卻系統效率高、噪聲低、結構合理、體積小、安裝方便。 |
| |
應用：高層建筑、烘房、地下車庫、地鐵、隧道等消防排煙及送排通風,雙速風機低速用于平時通排風、高速時為消防排煙 |
|
HTF-Ⅰ(Ⅱ)型(單、雙速) 性能參數
機號 |
轉速
(rpm) |
風量
(m3/h) |
風壓
(Pa) |
單速功
率(kW) |
雙速功
率(kW) |
噪聲
dB(A) |
重量
(Kg) |
4 |
2900 |
6500
5200
4600 |
410
490
520 |
1.5 |
1.9/0.4 |
77 |
76 |
1450 |
3250
2600
2300 |
102
122
130 |
0.55 |
73 |
69 |
4.5 |
2900 |
7900
5800
5000 |
510
590
670 |
2.2 |
2.5/0.65 |
78 |
88 |
1450 |
3950
2900
2500 |
127
147
167 |
0.75 |
74 |
80 |
5 |
2900 |
9824
8861
6817 |
510
610
752 |
3 |
3.1/0.8 |
80 |
110 |
1450 |
4912
4431
3410 |
127
153
188 |
1.1 |
75 |
96 |
5.5 |
2900 |
15200
12000
10900 |
398
592
621 |
4 |
4.4/1.1 |
86 |
135 |
1450 |
7600
6000
5450 |
100
148
155 |
1.5 |
75 |
115 |
6 |
2900 |
16090
15102
13197 |
510
610
760 |
5.5 |
5.9/1.4 |
86 |
164 |
1450 |
8045
7551
6599 |
127
153
190 |
1.5 |
75 |
130 |
6.5 |
1450 |
21500
18000
15300 |
425
620
680 |
5.5 |
6.7/2.2 |
88 |
180 |
960 |
14235
11918
10130 |
187
272
298 |
2.2 |
80 |
165 |
7 |
1450 |
24380
22439
18908 |
610
655
728 |
7.5 |
9.5/3.1 |
88 |
208 |
960 |
16141
14865
12518 |
267
287
319 |
3 |
80 |
189 |
|
|
機號 |
轉速
(rpm) |
風量
(m3/h) |
風壓
(Pa) |
單速功
率(kW) |
雙速功
率(kW) |
噪聲
dB(A) |
重量
(Kg) |
8 |
1450 |
31421
29172
26012 |
600
661
723 |
7.5 |
9.5/3.1 |
89 |
230 |
960 |
20800
19314
17222 |
263
290
317 |
3 |
80 |
211 |
9 |
1450 |
33510
32297
27513 |
562
668
840 |
11 |
12/4 |
90 |
284 |
960 |
22186
21383
18216 |
246
293
368 |
4 |
81 |
230 |
10 |
1450 |
45679
40000
35000 |
630
690
770 |
11 |
12/4 |
88 |
310 |
960 |
30255
26483
24019 |
276
302
338 |
5.5 |
80 |
265 |
11 |
1450 |
51552
50128
48500 |
580
647
690 |
15 |
15.5/5.1 |
92 |
380 |
960 |
35664
37596
36375 |
326
364
387 |
5.5 |
83 |
335 |
12 |
960 |
62763
59300
55651 |
624
680
740 |
18.5 |
17/8.5 |
93 |
480 |
720 |
47072
44475
43311 |
351
383
416 |
11 |
83 |
430 |
13 |
960 |
74708
65370
56031 |
600
710
807 |
18.5 |
17/8.5 |
94 |
520 |
720 |
56031
49027
42023 |
338
399
454 |
11 |
/84 |
470 |
15 |
960 |
93800
86115
76041 |
623
710
819 |
22 |
22/11 |
95 |
650 |
720 |
70350
64586
57031 |
350
410
461 |
11 |
85 |
585 |
|
注：雙速風機重量參考同號中高速風機的重量。

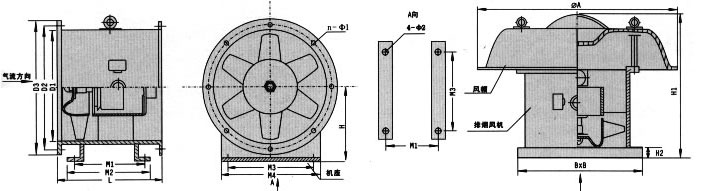

HTF型風機外尺寸表(單位:mm)
機號 |
D1 |
D2 |
D3 |
M1 |
M2 |
M3 |
M4 |
L(Ⅰ型) |
L(Ⅱ型) |
n-Φ1 |
4-Φ2 |
H |
H1 |
ΦA |
B |
B2 |
4 |
410 |
440 |
470 |
340 |
380 |
200 |
300 |
580 |
600 |
8-8.5 |
Φ12.5 |
70 |
1040 |
890 |
600 |
60 |
4.5 |
460 |
490 |
520 |
350 |
390 |
250 |
350 |
600 |
640 |
8-8.5 |
Φ12.5 |
300 |
1060 |
890 |
650 |
60 |
5 |
510 |
550 |
580 |
380 |
420 |
300 |
400 |
650 |
650 |
8-8.5 |
Φ12.5 |
320 |
1120 |
1000 |
700 |
60 |
5.5 |
560 |
600 |
630 |
470 |
510 |
400 |
500 |
680 |
680 |
10-10.5 |
Φ12.5 |
350 |
1150 |
1000 |
750 |
60 |
6 |
610 |
650 |
690 |
540 |
580 |
400 |
500 |
700 |
700 |
10-10.5 |
Φ14.5 |
380 |
1170 |
1000 |
800 |
60 |
6.5 |
660 |
700 |
740 |
570 |
610 |
400 |
500 |
800 |
800 |
10-10.5 |
Φ14.5 |
410 |
1270 |
1220 |
850 |
80 |
7 |
710 |
750 |
790 |
570 |
610 |
500 |
600 |
800 |
870 |
10-10.5 |
Φ14.5 |
430 |
1270 |
1220 |
950 |
80 |
8 |
810 |
850 |
890 |
570 |
610 |
500 |
600 |
800 |
870 |
12-12.5 |
Φ14.5 |
490 |
1310 |
1340 |
1050 |
80 |
9 |
910 |
950 |
990 |
580 |
640 |
600 |
700 |
860 |
900 |
12-12.5 |
Φ16.5 |
560 |
1370 |
1650 |
1150 |
80 |
10 |
1010 |
1050 |
1090 |
580 |
640 |
600 |
700 |
860 |
900 |
12-12.5 |
Φ16.5 |
610 |
1530 |
1650 |
1250 |
80 |
11 |
1110 |
1160 |
1210 |
580 |
640 |
700 |
800 |
900 |
960 |
14-12.5 |
Φ16.5 |
660 |
1590 |
1800 |
1400 |
100 |
12 |
1210 |
1360 |
1310 |
730 |
800 |
800 |
900 |
1200 |
1200 |
14-12.5 |
Φ16.5 |
730 |
1650 |
1800 |
1500 |
100 |
13 |
1310 |
1360 |
1410 |
730 |
800 |
900 |
1000 |
1200 |
1200 |
16-12.5 |
Φ18.5 |
760 |
1650 |
1800 |
1600 |
100 |
15 |
1510 |
1560 |
1610 |
730 |
800 |
1040 |
1200 |
1200 |
1200 |
18-12.5 |
Φ18.5 |
860 |
1650 |
2500 |
1800 |
100 |
注：1、屋頂式風機基礎高度應≥ 250mm。
2、風機出廠時法蘭一般不打孔，n-Φ1僅供參考，若要打孔請用戶在訂貨時說明。
HTF型風機配帶消聲器外形尺寸表［配帶圖示消聲器后風機可降噪約8-20dB(A)］
|
注：D1、D2D、3、H、M3、M4、n-Φ1、4-Φ2參加風機外形尺寸表
|
單位：mm
機號 |
進風端消聲器L1 |
出風端消聲器L2 |
3.5-6.5 |
500、700、1000 |
500、700、1000 |
7-10 |
750、1000、1250 |
750、1000、1250 |
11-15 |
1000、1250、1500 |
1000、1250、1500 |
注：消聲器長度可根據用戶要求及消聲量選取，除表中規定尺寸外，也可選擇所需尺寸。
|
