DDL-I 單吸式離心風機 |
| |
機號：2.5#-4.5# 風量:1000－7200m3/h 全壓:124-820Pa |
| |
特點：采用A式電機直聯傳動、體積小、風量大、噪聲低、可制成防爆、防腐型 |
| |
應用：單位食堂、飲食店、賓館酒樓等廚房排油煙送新風、及工礦企業、娛樂場所、地下室等場合的通風,同時亦廣泛配套使用在糧食機械、化工機械、塑料機械、各類烘箱烤房涂層線熱排風及人造革等生產線設備 |
|
 |
| |
DDL-I單吸式離心風機 |
| |
機號：4.5#-7.5#風量:5150－28000m3/h
全壓:445-800Pa |
| |
特點：采用E式電機皮帶傳動、體積小、風量大、噪聲低、可制成防爆、防腐型 |
| |
應用：單位食堂、飲食店、賓館酒樓等廚房排油煙送新風,及工礦企業、娛樂場所、地下室等場合的通風,同時亦廣泛配套使用在糧食機械、化工機械、塑料機械、各類烘箱烤房涂層線熱排風及人造革等生產線設備 |
|
 |
| |
DDL-II單吸式離心風機 |
| |
機號：3.55#-8.0#風量:1988－31176m3/h 全壓:247-1959Pa |
| |
特點：采用A式電機皮帶傳動、后彎式離心葉輪、體積小、風壓高、噪聲低、具有獨有的集風器消音功能、可制成防爆、防腐型 |
| |
應用：單位食堂、飲食店、賓館酒樓等廚房排油煙送新風,及工礦企業、娛樂場所、
地下室等場合的通風,同時亦廣泛配套使用在糧食機械、化工機械、塑料機械、各類烘箱烤房涂層線熱排風及人造革等生產線設備 |
|
一、DDL-Ⅰ型性能參數表(前向多翼式)
機號 |
轉速
(rpm) |
風量
(m3/h) |
風壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
重量
(Kg) |
2.5A |
720 |
1000 |
130 |
0.25 |
48 |
32 |
1200 |
126 |
1400 |
124 |
960 |
1324 |
225 |
0.37 |
51 |
36 |
1580 |
220 |
1850 |
218 |
1450 |
2000 |
515 |
1.1 |
59 |
43 |
2400 |
505 |
2800 |
500 |
2.8A |
720 |
1550 |
170 |
0.37 |
52 |
61 |
1800 |
166 |
2150 |
162 |
960 |
2050 |
300 |
0.75 |
58 |
66 |
2380 |
293 |
2840 |
285 |
1450 |
3300 |
660 |
1.5 |
65 |
68 |
3410 |
650 |
3600 |
640 |
3.15A |
720 |
2940 |
225 |
0.55 |
59 |
72 |
3100 |
215 |
3240 |
205 |
960 |
2980 |
400 |
0.75 |
64 |
79 |
3200 |
395 |
3340 |
380 |
1450 |
3760 |
920 |
2.2 |
68 |
83 |
4100 |
910 |
4320 |
890 |
3.55A |
720 |
2800 |
260 |
0.55 |
58 |
78 |
3100 |
240 |
3420 |
230 |
960 |
3400 |
450 |
1.1 |
65 |
82 |
3750 |
440 |
3960 |
425 |
1450 |
5210 |
1070 |
3 |
71 |
88 |
5500 |
1035 |
5760 |
1000 |
4A |
720 |
3460 |
325 |
0.75 |
59 |
85 |
3700 |
315 |
3960 |
310 |
960 |
4300 |
560 |
1.5 |
66 |
91 |
4650 |
545 |
4860 |
530 |
1450 |
5120 |
1280 |
4 |
70 |
98 |
5430 |
1240 |
5760 |
1190 |
|
|
機號 |
轉速
(rpm) |
風量
(m3/h) |
風壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
重量
(Kg) |
4.5
A/E |
720 |
5150 |
460 |
1.5 |
66 |
117/130 |
5300 |
450 |
5760 |
455 |
860 |
5900 |
670 |
2.2 |
68 |
130 |
6250 |
665 |
6480 |
650 |
960 |
6680 |
820 |
3 |
68 |
123/137 |
6950 |
815 |
7200 |
800 |
5E |
600 |
8500 |
450 |
2.2 |
65 |
130 |
9000 |
445 |
9360 |
435 |
700 |
8135 |
680 |
3 |
70 |
155 |
8500 |
675 |
9000 |
660 |
800 |
9350 |
780 |
4 |
72 |
160 |
9900 |
760 |
10440 |
740 |
5.6E |
500 |
9800 |
370 |
2.2 |
65 |
200 |
1000 |
365 |
11520 |
350 |
600 |
9100 |
580 |
3 |
69 |
225 |
9900 |
575 |
11500 |
560 |
700 |
9450 |
700 |
4 |
72 |
250 |
9890 |
685 |
10800 |
670 |
6.3E |
500 |
9750 |
470 |
3 |
68 |
350 |
10050 |
465 |
12600 |
455 |
600 |
12500 |
700 |
5.5 |
70 |
380 |
14000 |
695 |
15480 |
680 |
650 |
15680 |
800 |
7.5 |
73 |
390 |
17650 |
795 |
18360 |
780 |
7.1E |
450 |
11250 |
480 |
4 |
69 |
450 |
14320 |
475 |
16560 |
460 |
550 |
19800 |
710 |
7.5 |
74 |
460 |
20050 |
700 |
23040 |
680 |
600 |
22860 |
800 |
11 |
77 |
470 |
25500 |
790 |
28000 |
760 |
8E |
400 |
23000 |
450 |
11 |
72 |
520 |
25200 |
420 |
26700 |
380 |
500 |
26000 |
560 |
15 |
76 |
540 |
29000 |
530 |
32000 |
510 |
550 |
33000 |
680 |
18.5 |
79 |
560 |
36000 |
650 |
38000 |
620 |
|

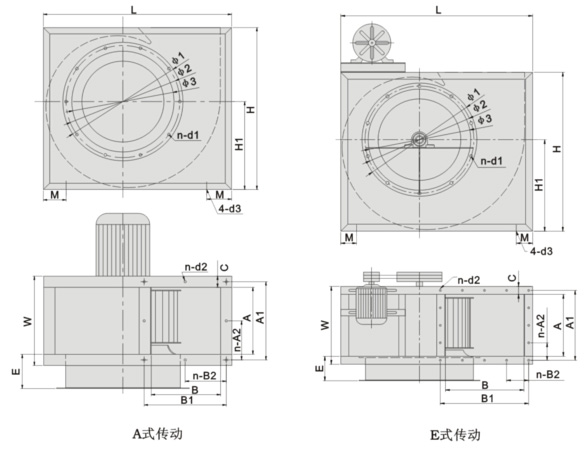

二、DDL-Ⅰ型風機外形尺寸表(單位：mm)
機號 |
進風口 |
出風口 |
外形及安裝底座 |
Φ1 |
Φ2 |
Φ3 |
n-d1 |
E |
A |
A1 |
n-A2 |
B |
B1 |
n-B2 |
n-d2 |
C |
L |
H |
H1 |
W |
M |
d3 |
2.5A |
330 |
300 |
250 |
6-Φ8.5 |
100 |
180 |
220 |
2-110 |
220 |
260 |
2-130 |
8-Φ8.5 |
40 |
510 |
440 |
245 |
260 |
80 |
Φ12.5 |
2.8A |
360 |
330 |
280 |
8-Φ8.5 |
100 |
190 |
230 |
2-115 |
245 |
285 |
3-95 |
10-Φ8.5 |
40 |
570 |
500 |
275 |
270 |
80 |
Φ12.5 |
3.15A |
395 |
365 |
315 |
8-Φ8.5 |
100 |
210 |
250 |
2-125 |
280 |
321 |
3-107 |
10-Φ8.5 |
40 |
630 |
550 |
310 |
290 |
80 |
Φ12.5 |
3.55A |
435 |
405 |
355 |
8-Φ8.5 |
100 |
220 |
260 |
2-130 |
320 |
360 |
3-120 |
10-Φ8.5 |
40 |
700 |
620 |
340 |
300 |
100 |
Φ14 |
4A |
480 |
450 |
400 |
10-Φ10.5 |
100 |
240 |
282 |
3-94 |
360 |
400 |
4-100 |
14-Φ10.5 |
40 |
800 |
680 |
380 |
320 |
100 |
Φ14 |
4.5A |
540 |
500 |
450 |
12-Φ10.5 |
120 |
275 |
315 |
3-105 |
400 |
440 |
4-110 |
14-Φ10.5 |
40 |
880 |
750 |
420 |
355 |
100 |
Φ14 |
5E |
590 |
550 |
500 |
12-Φ10.5 |
120 |
285 |
327 |
3-109 |
440 |
480 |
4-120 |
14-Φ10.5 |
40 |
980 |
830 |
470 |
365 |
100 |
Φ14 |
5.6E |
650 |
610 |
560 |
14-Φ12.5 |
120 |
300 |
342 |
3-114 |
500 |
540 |
5-108 |
16-Φ12.5 |
40 |
1080 |
920 |
520 |
380 |
100 |
Φ14 |
6.3E |
720 |
680 |
630 |
14-Φ12.5 |
120 |
350 |
390 |
3-130 |
550 |
590 |
5-1189 |
16-Φ12.5 |
40 |
1200 |
1010 |
570 |
430 |
100 |
Φ14 |
7.1E |
800 |
760 |
710 |
16-Φ12.5 |
140 |
380 |
440 |
4-110 |
630 |
680 |
5-136 |
18-Φ12.5 |
50 |
1350 |
1140 |
650 |
480 |
100 |
Φ16 |
8.0E |
890 |
850 |
800 |
16-Φ12.5 |
140 |
450 |
500 |
4-125 |
700 |
750 |
5-150 |
18-Φ12.5 |
50 |
1510 |
1290 |
730 |
550 |
100 |
Φ16 |
三、DDL-Ⅱ型性能參數表(后向板式)
機號 |
轉速
(rpm) |
風量
(m3/h) |
風壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
重量
(Kg) |
3.55 |
1450 |
1988 |
371 |
0.55 |
69 |
60 |
2566 |
299 |
2987 |
247 |
4.0 |
1450 |
3007 |
500 |
0.75 |
71 |
78 |
3808 |
399 |
4406 |
344 |
4.5 |
1450 |
3845 |
617 |
1.1 |
74 |
94 |
4981 |
470 |
5440 |
426 |
5.0 |
1450 |
5803 |
772 |
2.2 |
78 |
122 |
7522 |
609 |
8197 |
500 |
5.6 |
1450 |
8124 |
965 |
3 |
82 |
148 |
10530 |
761 |
11475 |
625 |
960 |
4781 |
389 |
1.5 |
73 |
6196 |
307 |
7219 |
252 |
6.0 |
1450 |
9992 |
1106 |
4 |
85 |
162 |
12952 |
872 |
14114 |
716 |
|
|
機號 |
轉速
(rpm) |
風量
(m3/h) |
風壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
重量
(Kg) |
6.0 |
960 |
6594 |
486 |
1.5 |
76 |
162 |
8548 |
383 |
9315 |
315 |
6.3 |
1450 |
10029 |
1112 |
5.5 |
85 |
177 |
12998 |
878 |
15142 |
725 |
960 |
6640 |
486 |
2.2 |
77 |
162 |
8606 |
384 |
10026 |
316 |
7.1 |
1450 |
13618 |
1508 |
11 |
87 |
304 |
18182 |
1261 |
21227 |
1091 |
960 |
9018 |
657 |
4 |
78 |
224 |
12041 |
549 |
14057 |
477 |
8.0 |
1450 |
20326 |
1959 |
15 |
89 |
356 |
27138 |
1637 |
31176 |
1416 |
960 |
13461 |
854 |
5.5 |
79 |
246 |
17972 |
714 |
20882 |
619 |
|

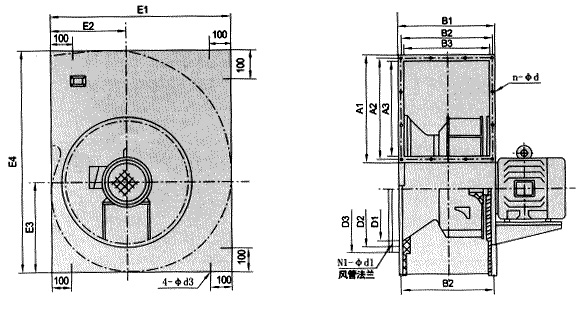

四、DDL-Ⅱ型風機外形尺寸表(單位：mm)
機號 |
進風口尺寸 |
出風口尺寸 |
外形尺寸 |
D1 |
D2 |
D3 |
n-Φd |
A1 |
A2 |
A3 |
B1 |
B2 |
B3 |
n-Φd1 |
E1 |
E2 |
E3 |
E4 |
n-d1 |
3.55 |
370 |
410 |
440 |
8-Φ10.5 |
372 |
342 |
292 |
328 |
298 |
248 |
10-Φ8.5 |
584 |
240 |
290 |
714 |
4-Φ10.5 |
4.0 |
420 |
460 |
500 |
8-Φ10.5 |
395 |
355 |
315 |
360 |
330 |
280 |
12-Φ8.5 |
647 |
265 |
322 |
789 |
4-Φ10.5 |
4.5 |
470 |
510 |
530 |
8-Φ10.5 |
435 |
405 |
355 |
395 |
365 |
315 |
14-Φ8.5 |
728 |
298 |
363 |
885 |
4-Φ10.5 |
5.0 |
520 |
560 |
600 |
12-Φ10.5 |
475 |
445 |
395 |
430 |
400 |
350 |
14-Φ8.5 |
809 |
331 |
403 |
981 |
4-Φ10.5 |
5.6 |
580 |
620 |
660 |
12-Φ10.5 |
515 |
485 |
435 |
472 |
442 |
392 |
16-Φ8.5 |
906 |
370 |
451 |
1098 |
4-Φ10.5 |
6.0 |
620 |
660 |
700 |
12-Φ10.5 |
555 |
525 |
475 |
502 |
472 |
422 |
16-Φ8.5 |
969 |
396 |
483 |
1171 |
4-Φ10.5 |
6.3 |
660 |
690 |
730 |
12-Φ10.5 |
555 |
525 |
475 |
521 |
491 |
441 |
16-Φ8.5 |
969 |
396 |
483 |
1171 |
4-Φ10.5 |
7.1 |
730 |
780 |
820 |
12-Φ12.5 |
625 |
595 |
545 |
577 |
547 |
497 |
18-Φ8.5 |
1129 |
462 |
574 |
1380 |
4-Φ12.5 |
8.0 |
820 |
870 |
910 |
12-Φ12.5 |
705 |
675 |
625 |
640 |
640 |
560 |
18-Φ8.5 |
1291 |
528 |
655 |
1578 |
4-Φ12.5 |
8.5 |
870 |
920 |
96 |
12-Φ12.5 |
750 |
720 |
670 |
680 |
640 |
600 |
18-Φ8.5 |
1372 |
561 |
696 |
1677 |
4-Φ12.5 |

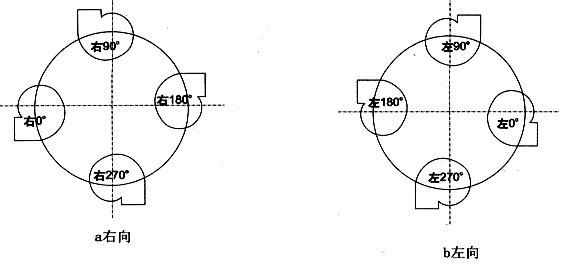

五、DDL型風機進出風方向示意
本系列風機分A式直聯傳動和E式皮帶傳動，按葉輪旋轉方向分為左旋和右旋，旋轉方向從電機或皮帶輪側看為準，以出風口分為00、900、1800、2700四種出風方式，訂貨時需注明。
