您當前的位置：首頁 > 產品展示 > 屋頂通風系列風機 > WZT型屋頂自然通風器

	WZT型屋頂自然通風器
	機號：15#-50# 風量：8336-91661m3/h
	特點：排風阻力低,具有良好的防雨雪及避風性能，自重輕、現場安裝、施工周期短
	應用：發電廠、冶金、化工、石油、機械、造紙、橡膠等部門的各類大中型廠房通風。

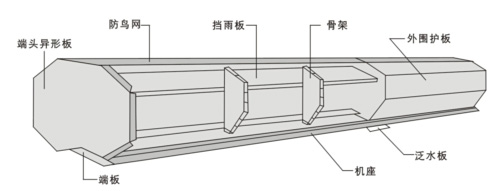

應用示意圖

WZT型屋頂自然通風器
特性及應用
WZT 系列屋頂自然通風器，是我公司吸收國內外同類產品的先進技術，開發研制的新一代無動力自然通風產品，本系列自然通風器，在氣流組織上進行了多工況優化試驗，對結構進行了優化改進。具有排風阻力低的突出優點，是性能良好的自然通風設備，同時具有良好的防雨雪及避風性能，任意大小、方向的自然風都不會影響屋頂通風器的排風效果，省卻了另設擋風板。外圍護板采用壓型彩鋼板或玻璃鋼，具有自重輕、無振動、不消耗電能、可現場安裝、施工周期短等優點。外部色彩一般為蘭色或白色，也可根據用戶要求確定。WZT型屋頂自然通風器是高熱廠房自然通風的理想換代產品，廣泛應用于電力、冶金、化工、石油、機械等部門的各類廠房通風。
WZT 系列屋頂通風器喉部設有電動閥板，電動閥板為自動停機控制，方便用戶操作。閥板在開啟時起導流作用，保證通風效果良好，關閉時閉合嚴密，可保證采暖系統按設計工況正常運行，若廠房含濕量較高，可對喉部閥板及圍板采取保溫措施，以防結露。
WZT系列屋頂自然通風器分為二種，分別為圓弧型屋頂自然通風器和薄型自然屋頂通風器。
WZT系列屋頂自然通風器的工作原量：自然通風利用室內外溫差所造成的熱壓及風力所造成的風壓來實現換氣的一種通風方式。
圓弧型屋頂自然通風器
一、型號說明
例：WZT — Y — 15
WZT——屋頂自然通風器
Y——--圓弧型
15——-喉口寬度
二、選型簡介
屋頂通風器選型可按"每米長度排風量表"確定，也可按公式計算選擇。屋頂通風器喉口寬A分別為 1.5m 、 2.0m 、 2.5m 、 3.0m 、 4.0m 、 5.0m 、六種規格，長度L按用戶要求加工制作。選取時應根據廠房高度、進排風溫差、通風量等綜合素計算確定；如單排布置不能滿足排風量要求時，可以雙排或多排布置。
1、查表選擇：
為了便于用戶選型，在下頁中給出了屋頂通風器的每米長度排風量表，供用戶根據現場情況參照查取，直接確定所需屋頂通風器的規格、長度。
編制"每米長度排風量表"時僅考慮了以下條件：
①排風量僅考慮熱壓作用；
②室內工作區溫度按"夏季通風室外計算溫度"+ 4℃ 確定。
2、公式計算選擇：
由于受構件影響，屋頂通風器喉口空氣流通實際寬度比喉口小 0.2m 。選型計算公式為：

    F=
    F—--屋頂通風器喉口空氣流通面積F=(B-0.2)L
    G—--屋頂通風器排風量
    g—--重力加速度
    ▲h—屋頂通風器頂部距房屋中間高度
    ρw—室外空氣密度
    ρn—室內空氣平均密度ρn=(ρg+ρp)/2
    ρg—工作區空氣密度
    ρp—排風空氣密度
    ε—-屋頂通風器喉口處局部阻力系數，計算時取值2.16

m ²
k g/s
m/s ²
m
kg/m ³
k g/m ³
k g/m ³
k g/m³

三、性能參數表
屋頂通風器排風量估算值(kg/h.m)(μ=0.84)

型號hp(m)	10	15	20	25	30	40	50	60
Tp-tw=?8℃
WZT-Y-15	8336	1028	11789	13180	14437	16645	18639	20418
WZT-Y-20	11114	13612	15718	17573	19250	22193	24852	27224
WZT-Y-25	13893	17014	19647	21966	24062	27741	31065	34030
WZT-Y-30	16672	20418	23576	26359	28874	33290	37278	40836
WZT-Y-40	22228	27224	31435	35146	38499	44386	49704	54448
WZT-Y-50	27785	34030	39294	43932	48124	55483	62130	68060
Tp-tw=?10℃
WZT-Y-15	9277	11360	13118	14666	16067	18552	20741	22722
WZT-Y-20	12368	15147	17492	19555	21422	24737	27655	30295
WZT-Y-25	15460	18934	21863	24444	26777	30921	34568	37869
WZT-Y-30	18552	22721	26236	29333	32132	37104	41482	45344
WZT-Y-40	24737	30293	34981	39110	42843	61841	69137	75738
Tp-tw=?12℃
WZT-Y-15	10113	12386	14301	15990	17515	20225	22612	24770
WZT-Y-20	13483	16514	19068	21319	23354	26967	30149	33027
WZT-Y-25	16854	20643	23835	26649	29192	33710	37686	41284
WZT-Y-30	20225	24772	28602	311979	35031	40451	45224	49540
WZT-Y-40	26967	33029	38136	42638	46707	53935	60298	66055
WZT-Y-50	33710	41286	47670	53298	58384	67418	75374	82567
Tp-tw=?15℃
WZT-Y-15	11226	13749	15876	17751	19445	22452	25703	27450
WZT-Y-20	14969	18332	21168	23668	25925	29936	33471	36665
WZT-Y-25	18722	22916	26460	29585	32407	37420	41838	45830
WZT-Y-30	22454	27499	32345	35501	38890	44903	50285	54996
WZT-Y-40	29888	3665	4236	47335	51852	59872	66941	73329
WZT-Y-50	37422	45830	52920	59170	64814	74840	83677	91661

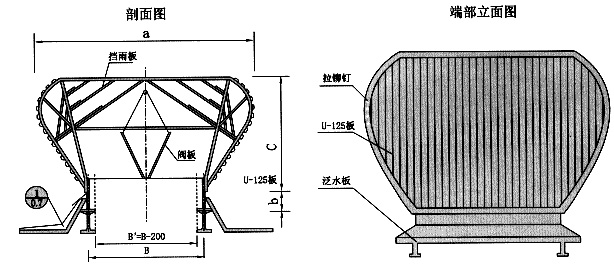

四、構造圖

五、規格型號及外形尺寸表

外形尺寸表

序號	型號	喉口尺寸A(mm)	外形尺寸及重量			電機功率 (kW/?6m?)
序號	型號	喉口尺寸A(mm)	a(mm)	b+c(mm)	重量(Kg/m)	電機功率 (kW/?6m?)
1	WZT-Y-15	1500	2700	2200	185	0.37
2	WZT-Y-20	2000	3720	2700	240	0.37
3	WZT-Y-25	2500	4650	2900	295	0.37
4	WZT-Y-30	3000	5270	3100	350	0.55
5	WZT-Y-40	4000	7440	3940	490	0.55
6	WZT-Y-50	5000	9300	4600	630	0.75

注：風荷載為1200Pa屋頂通風器每L 3米組成一個單元，所以完整的屋頂通風器由兩個端頭單元和若干個中間單元組成，電源380V、 50Hz。

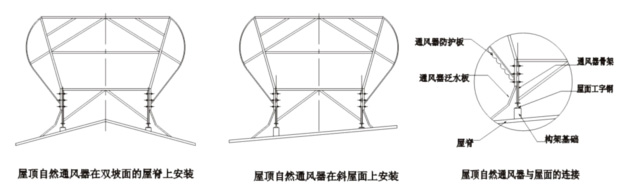

五、屋頂通風器的安裝示圖
屋頂通風器安裝在用戶提供的基礎構架上，構架面應做成水平。可以單排布置，也可雙排布置，可布置在雙坡屋面的屋脊處，也可布置在斜屋面上。屋頂通風器安裝完畢后，應作防水處理。

訂貨須知：
1、請注明屋頂通風器的型號，規格，每組長度、總長度及顏色等；
2、若用戶對屋頂通風器的閥板及喉口圍板有保溫防結露要求，請說明；
3、本公司也可根據用戶需要，白日提供非標準規格的屋頂通風器。
